01 模具特点

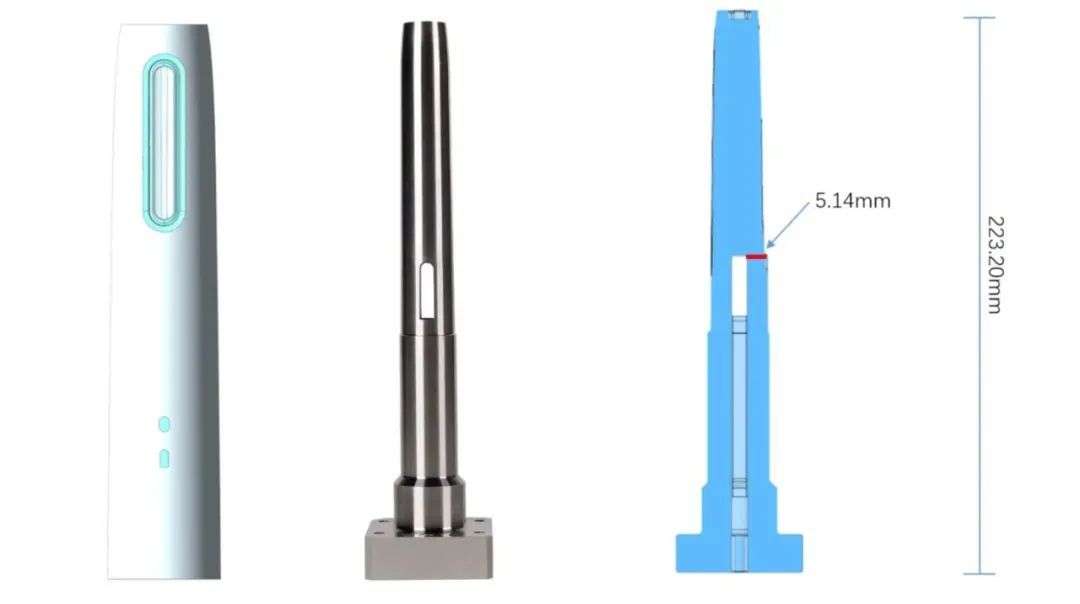

电动牙刷手柄模具型芯形状非常细长，有内抽芯结构、中空，最窄处只有5.14mm。

随形水路设计面临巨大的挑战！

02 客户尝试

传统水路？

水路直径至多3mm，而且壁厚很薄，最薄处距离边缘只有1.5mm。

结果：影响零件强度、易开裂。

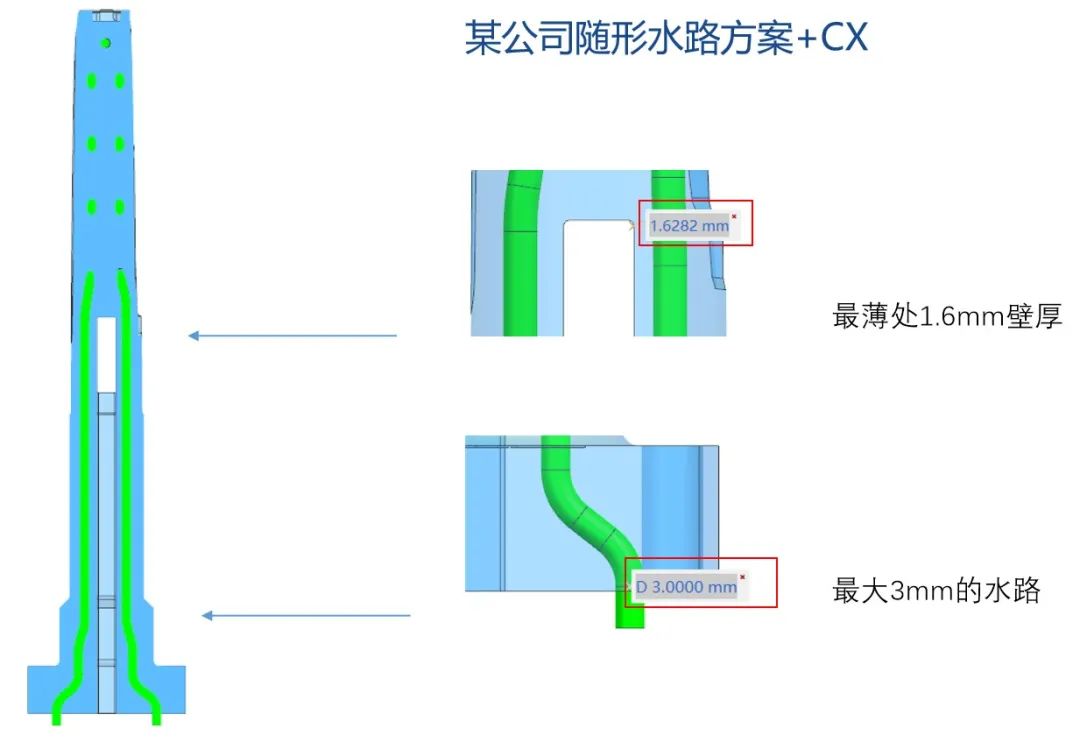

3D打印随形水路 + CX粉末？

水路直径只有3mm，最薄处距离边缘只有1.6mm。

结果：冷却时间减少10%，提升比例有限，未达到客户理想目标。

 03 客户需求

追求提质降本增效的心从未停止：

如何显著降低注塑时间，从而缩短生产周期？

 04 毅速的解决方案

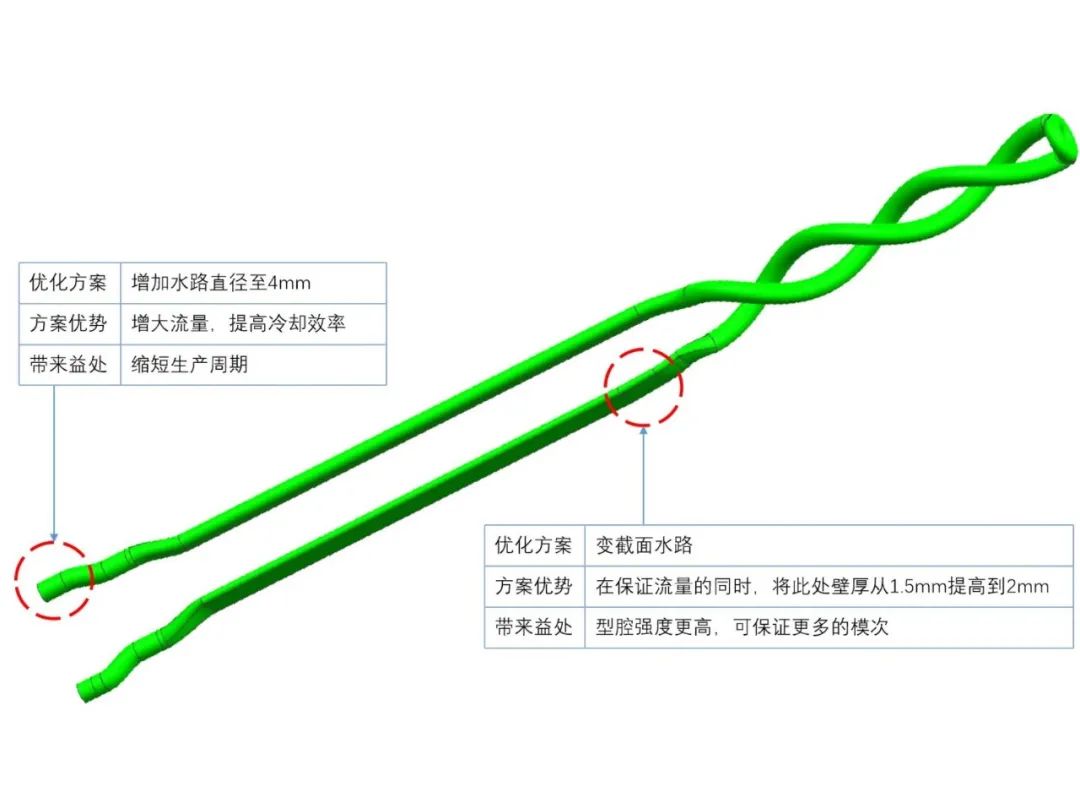

1. 毅速设计—优化随形水路。

水路直径增加到4mm，增大水流量，从而提高冷却效率、更有效地缩短生产周期。

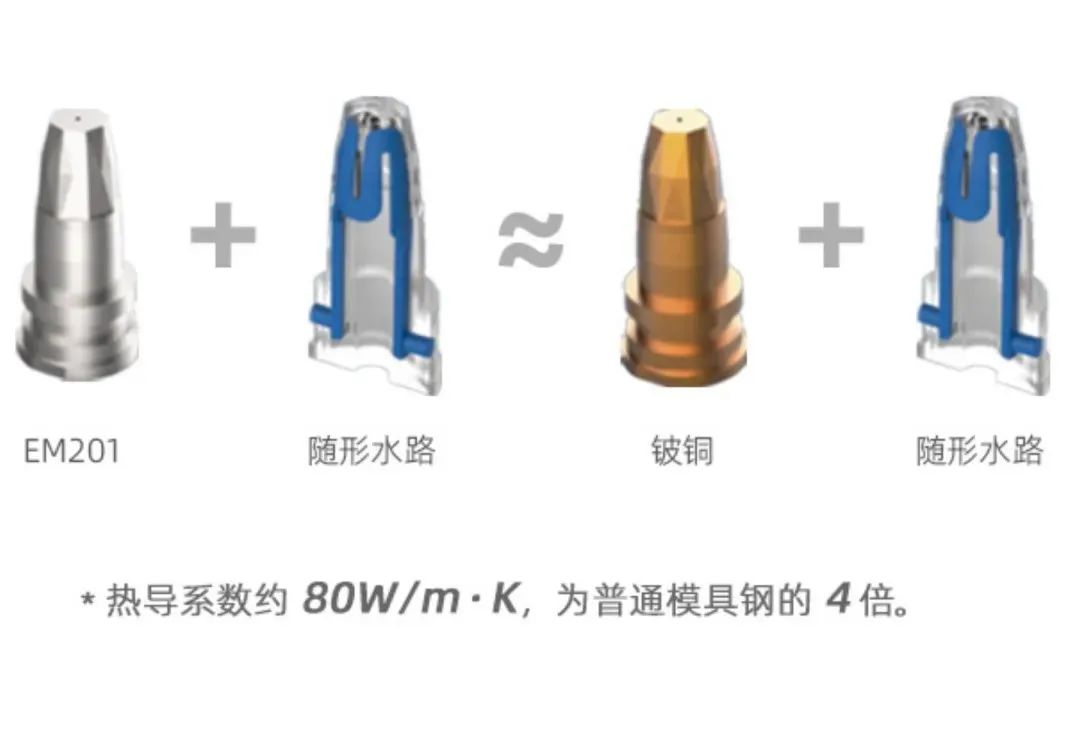

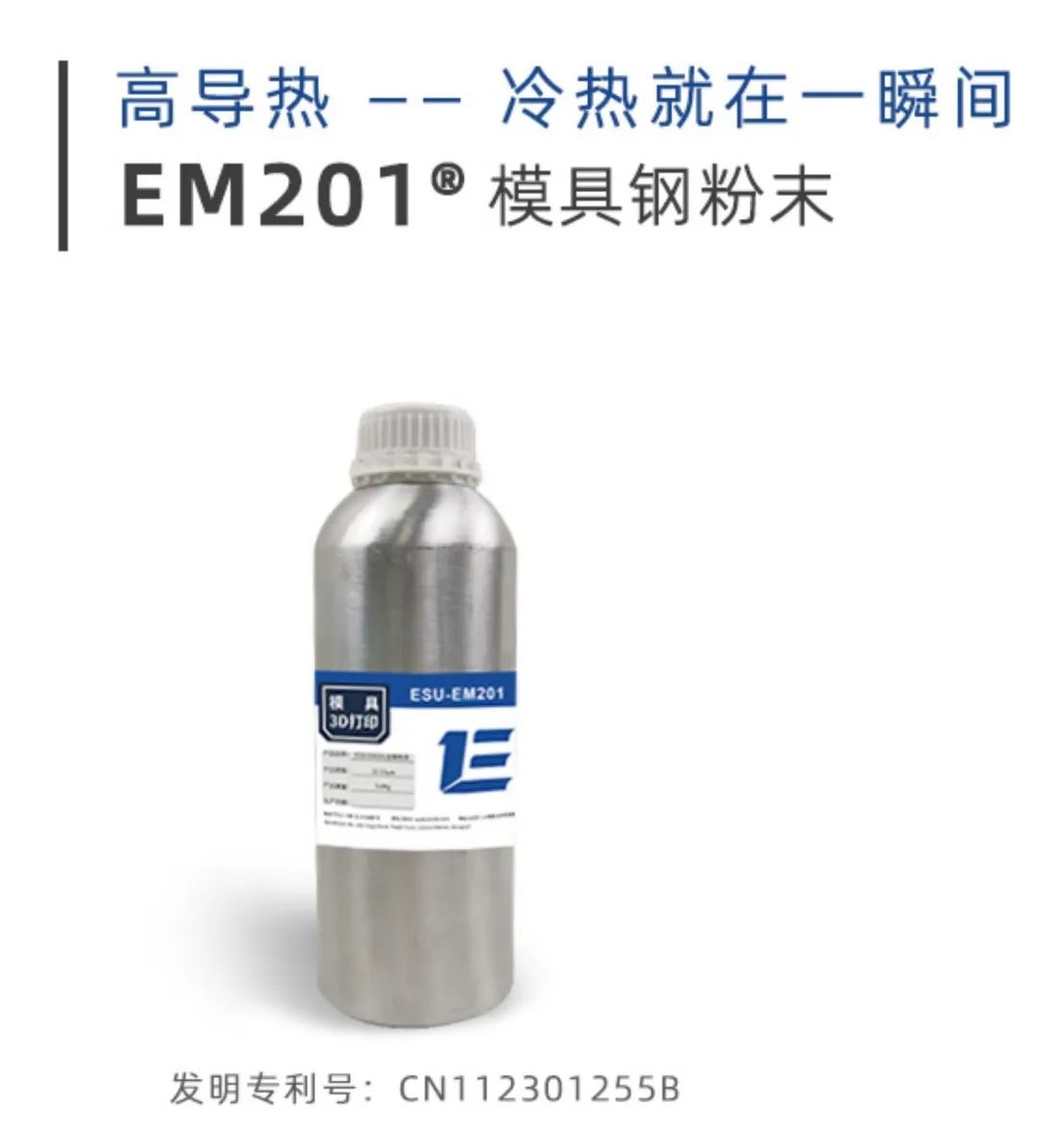

2.毅速粉末—应用EM201高导热不锈钢粉末。

在水路设计达到极限的时候，我们自主研发的高导热粉末开始大显身手。

EMCX  VS  EM201

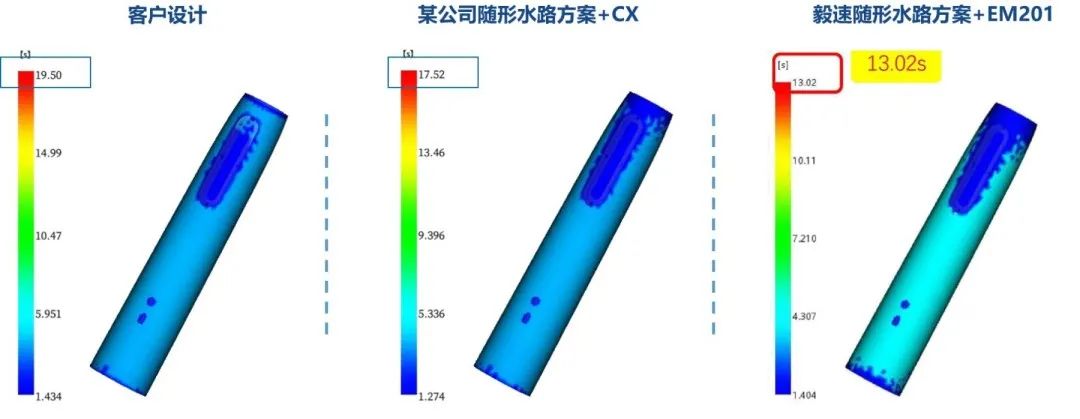

毅速随形水路+EM201  vs  传统水路，

冷却时间减少了33%。

毅速随形水路+EM201  vs  随形水路+CX，

冷却时间减少了17%。

总结：

通过优化水路设计，

并使用EM201高导热不锈钢粉末打印制造，

使塑件顶出时间缩短了33%，

整体生产效率提升了28%。

 05 成本核算

 06 客户反馈

“ 毅速公司在模具3D打印方面，有非常丰富的设计经验和成熟的解决方案。货期短，质量好。特别是EM201的使用解决了我们面临的难题，提高了生产效率，降低了生产成本。”
